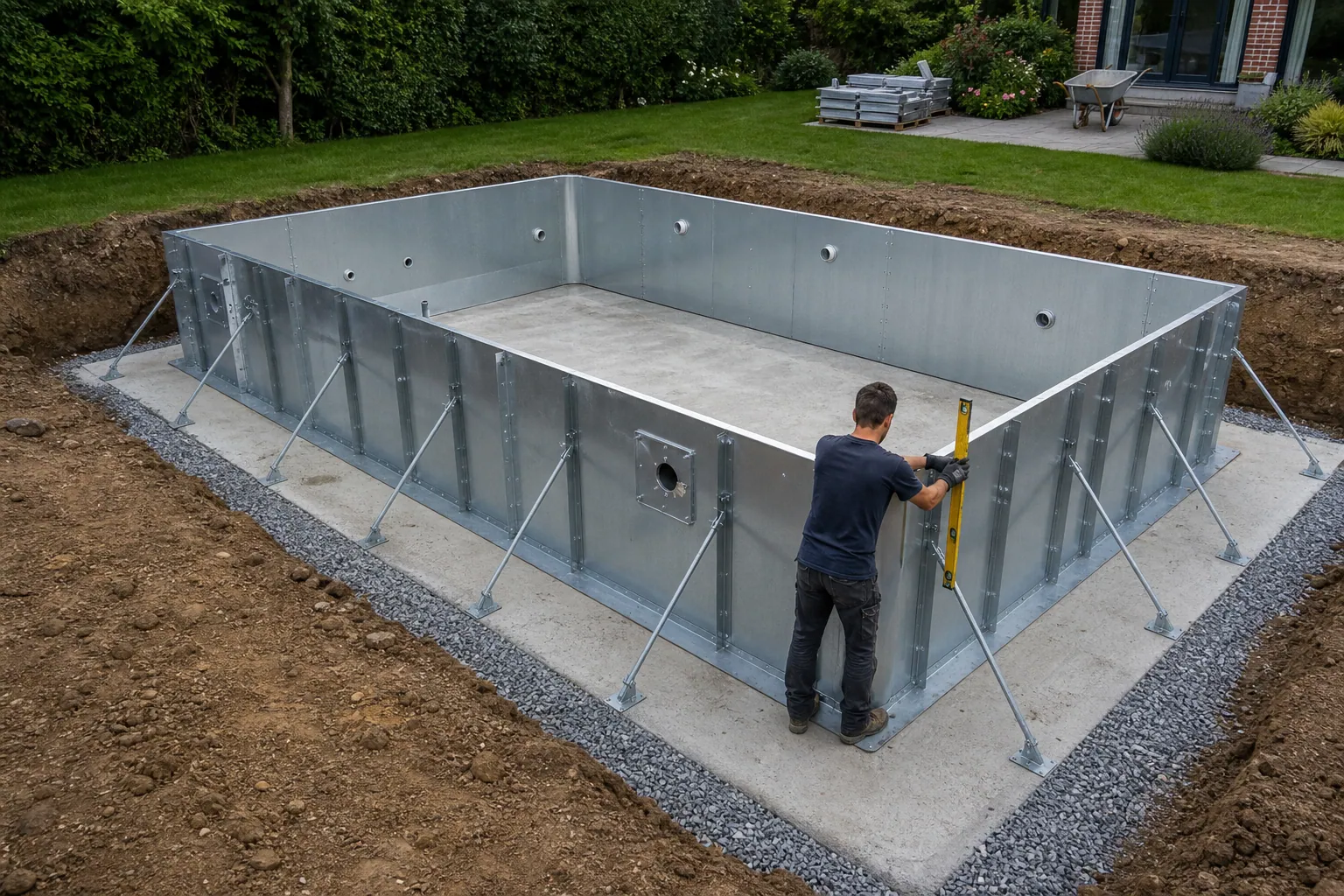

Pocinkovani čelični paneli
Fabrički oblikovani elementi spajaju se vijcima i oslanjaju na projektovane potpore. Zaštita metala, rezane ivice, spojevi, prodori i uslovi tla presudni su za dug vek.
Vrste bazena
Modularna ukopana konstrukcija
Panelni bazeni: konstrukcija, ugradnja i liner
Zidovi se sklapaju od fabričkih panela, ali pouzdanost bazena zavisi i od osnove, ukrućenja, drenaže, kontrolisanog zatrpavanja i pravilno ugrađenog linera ili membrane.
1
Voda - unutrašnji pritisak
2
Liner - vodonepropusna obloga
3
Zaštitni sloj - ravna i čista podloga
4
Panel - noseći modularni zid
5
Oslonac i zatrpavanje - spoljašnja stabilnost
6
Drenaža - kontrola vode oko školjke
Ilustracija objašnjava odnose slojeva; nije univerzalni građevinski detalj.
Definicija i podvrste
Kako je napravljen panelni bazen
Panelni bazen je konstrukciona kategorija. Zidovi se sklapaju od fabričkih elemenata, dok je dno zasebno projektovano, a voda se najčešće zadržava fabričkim linerom ili armiranom PVC membranom. Zato „panelni” i „liner” nisu sinonimi.
Polimerni paneli
Nemetalni modularni zidovi ne korodiraju kao čelik, ali nisu bez konstrukcionih ograničenja. Zahtevaju kompatibilne spojeve, oslonce, zatrpavanje i originalne detalje sistema.
Kompozitni paneli
Naziv može obuhvatiti različite materijale ojačane vlaknima ili višeslojne elemente. Nosivost i način ugradnje dokazuju se dokumentacijom konkretnog proizvoda, ne opštim nazivom.
Hibridni sistemi
Panelni zid može biti kombinovan sa betonskim dnom, fabričkim stepenicama i linerom ili armiranom membranom. Odgovornost na spoju različitih proizvođača mora biti izričito određena.
Anatomija
Šest delova koje treba uskladiti pre gradnje
Paneli su samo jedan deo bazena. Ponuda treba da obuhvati i pripremu tla, osnovu, instalacije, oblogu, zatrpavanje, drenažu i završni plato.
Zidni panel
Od panela se formira oblik bazena, a bočna opterećenja prenose se preko spojeva i ukrućenja.
Potpore i oslonac
Drže zid u koti tokom betoniranja oslonca, punjenja i zatrpavanja.
Podna konstrukcija
Mora biti stabilna, ravna i kompatibilna sa podlogom ispod membrane.
Meka podloga
Filc ili namenski sloj štiti oblogu i ublažava male nepravilnosti, ali ne popravlja lošu ploču.
Liner ili membrana
Zadržava vodu; nije isto što i noseći panel i ima sopstvenu garanciju i vek.
Rub, plato i drenaža
Odvode kišu od zida, štite vrh sistema i omogućavaju bezbedan pristup.
Parcela pre proizvoda
Zašto su tlo i podzemna voda važni
Panelni zid je proračunat kao deo određenog sistema. Ako se podloga, bočni oslonac ili drenaža razlikuju od projektovanih uslova, zid se neće ponašati kako je predviđeno.
Tlo i nosivost
Prirodno tlo, nasip, glina i klizište ne ponašaju se isto. Podna ploča, temeljni oslonac i zatrpavanje biraju se prema stvarnim uslovima, ne tipskoj fotografiji.
Podzemna voda
Spoljašnja voda može pritiskati školjku kada je nivo u bazenu nizak. Drenaža i kontrola uzgona projektuju se za parcelu; pumpa u šahtu nije univerzalno rešenje.
Pristup i logistika
Pošto se unose deo po deo, paneli su praktičniji od jednodelne školjke na teže dostupnim parcelama. Ipak, za iskop, betoniranje, zatrpavanje i dopremu opreme morate obezbediti bezbedan prilaz.
Površinska voda
Plato i okolni teren moraju voditi kišu dalje od bazena. Voda koja ulazi iza panela može ispirati materijal, povećati pritisak i ugroziti stabilnost detalja.
Šta treba pratiti tokom punjenja i zatrpavanja
Tokom gradnje panel može imati vodu samo sa jedne strane, sveže zatrpavanje sa druge ili još nema završni oslonac. Redosled punjenja, zatrpavanja i betoniranja zato pripada sistemskom uputstvu.
Zašto panelni bazen ne treba prazniti bez stručne procene
Kada se voda ukloni, nestaje unutrašnji pritisak, dok zemlja i podzemna voda ostaju spolja. Praznjenje bez procene može pomeriti oblogu, deformisati zid ili izazvati probleme sa podlogom.
Faze ugradnje
Devet stvari koje treba proveriti tokom ugradnje
Ovo nije uputstvo za samogradnju. Tačne dimenzije, materijale, ukrućenja i redosled određuju proizvođač sistema, projektant i kvalifikovani izvođač.
- 1Proverite geotehničke uslove, kote, dozvole, instalacije, pristup i kompletan nacrt od školjke do završnog platoa.
- 2Izvedite iskop sa dovoljno radnog prostora i potrebnim merama zaštite. Stranice iskopa nisu bezbedne samo zato što trenutno izgledaju stabilno.
- 3Izvedite projektovanu podlogu i oslonce. Pre sklapanja izmerite kote i dijagonale, jer obloga neće ispraviti deformisanu geometriju.
- 4Sklopite panele prema označenom rasporedu, povežite ih propisanim spojnicama i ukrutite prema dokumentaciji sistema.
- 5Ugradite stepenice, skimere, mlaznice, rasvetu i cevi. Instalacije ispitajte pod pritiskom i fotografišite dok su još dostupne.
- 6Završno obradite dno i pripremite uglove, spojeve i površine za filc i oblogu, bez oštrih tačaka i zadržane vlage.
- 7Liner postavite u uslovima koje propisuje proizvođač. Kontrolišite vazduh, a prodore secite i zaptivajte tek kada za to dođe red.
- 8Uskladite punjenje bazena, spoljašnje zatrpavanje i stabilizaciju zida prema dokumentaciji sistema. Ne određujte taj redosled napamet na gradilištu.
- 9Završite rub, drenažu, plato, uzemljenje, elektriku, bezbednosne barijere i servisni pristup, a zatim obavite dokumentovanu primopredaju.
Kontrola kvaliteta
Kada treba pregledati izvedene radove
Pre sklapanja
Proverite deklaraciju sistema, sve panele i premaze posle transporta, kote osnove, dijagonale, drenažu i raspored ukrućenja.
Pre zatvaranja cevi
Tražite zapisnik ispitivanja, fotografije svih spojeva i trasu instalacija. Ventili, spojevi i mesta budućeg servisa moraju ostati dostupni.
Pre linera
Površine treba da budu čiste, suve, ravne i bez oštrih ivica. Pregledajte uglove, profile, stepenice i zaptivke svih ugradnih elemenata.
Tokom punjenja
Pratite nabore, položaj obloge, geometriju zida, nivo vode i usklađenost zatrpavanja. Greška je tada još vidljiva i često popravljiva.
Korišćenje i životni ciklus
Kako se održavaju paneli, obloga i prostor oko bazena
Hemija vode i vek materijala
Neuravnotežena voda može uticati na liner, metalne delove, zaptivke i opremu. Merenje i doziranje rade se prema zapremini i dokumentaciji, ne prema izgledu vode.
Pre pražnjenja bazena tražite stručnu procenu
Bazen se ne prazni rutinski. Spoljašnji pritisak zemlje ili vode i gubitak unutrašnje potpore mogu ugroziti oblogu ili zidove; praznjenje zahteva stručan plan.
Liner je zamenljiv sloj
Računajte da će oblogu tokom životnog veka bazena možda biti potrebno zameniti. Zamena je jednostavnija kada su profili dostupni, mere dokumentovane, a prodori standardni i servisni prostor slobodan.
Redovno pregledajte rub i drenažu
Ako primetite pukotine, sleganje, vodu iza zida, koroziju dostupnih delova ili promenu geometrije, nemojte čekati sledeću sezonu. Uzrok je obično lakše pronaći i otkloniti dok je promena mala.
Problemi i rešenja
Šta da uradite ako primetite promenu na lineru
Zabeležite nivo vode, vremenske uslove i mesto promene, pa proverite uslove garancije i obratite se izvođaču. Otvaranje obloge bez dijagnostike može napraviti veću štetu.
Nabori na lineru
Mogu se pojaviti zbog vode iza obloge, promene hemije, pomeranja ili lošeg postavljanja. Ne bušite i ne zagrevajte liner nasumično; proverite nivo podzemne vode i pozovite izvođača.
Korozija panela
Pronađite izvor vlage i oštećenja zaštite, posebno uz spojeve, prodore i rezane ivice. Nanošenje premaza preko aktivnog problema bez pristupa i sušenja nije pouzdana sanacija.
Izbočenje ili pomeranje zida
Prekinite pražnjenje ili druge radove i obezbedite zonu. Uzrok može biti neusklađen pritisak, loš oslonac ili voda u tlu, pa stanje treba da proceni građevinski stručnjak.
Gubitak vode
Najpre odvojite isparavanje od curenja, a zatim proverite opremu, cevi, ugradne elemente i oblogu metodom koja ne pravi dodatnu štetu. Nasumično kopanje povećava trošak.
Sleganje platoa
Plato ne treba kruto osloniti na panel ako sistem to ne predviđa. Uzrok često leži u zatrpavanju, ispiranju ili lošoj odvodnji i popravlja se tek nakon kontrole vode.
Oštećenje obloge
Mala lokalna oštećenja ponekad se mogu zakrpiti odgovarajućim postupkom. Kod većih, krtih ili višestrukih oštećenja treba pregledati celu oblogu i utvrditi uzrok.
Troškovi
Uporedite cenu kompletnog projekta
Paneli su samo jedna stavka. U obračun ulaze projektovanje, iskop i odvoz, osnova i beton, instalacije, obloga, zatrpavanje, drenaža, plato, oprema, elektrika, bezbednost i puštanje u rad.
Početna investicija
Oblik, visina zida, stepenice i broj nestandardnih detalja utiču na količinu rada, oblogu i broj spojeva. Tražite cenu za isti obim radova i iste garancije.
Planirana zamena
Liner je potrošni završni sloj čiji vek zavisi od materijala, sunca, vode i održavanja. U budžetu predvidite njegovu buduću zamenu.
Uslovi na parceli
Drenaža, voda u tlu, loš pristup i nasuto tlo mogu koštati više od razlike u ceni između dva sistema panela. Zato ponude uporedite tek kada obuhvate potrebne radove na parceli.
Provera ponude
Pitanja za izvođača pre ugovaranja
Odgovor „to uvek tako radimo” nije zamena za dokument konkretnog sistema, nacrt parcele i jasno podeljenu odgovornost.
- 1Ko je proizvođač sistema, koji je tačan materijal i zaštita panela i koja tehnička dokumentacija važi za ponuđeni model?
- 2Ko projektuje podnu konstrukciju, oslonce, ukrućenja i ponašanje zida tokom punjenja i zatrpavanja?
- 3Kako su rešene podzemna i površinska voda i pod kojim uslovima bazen sme biti delimično ili potpuno ispražnjen?
- 4Koja obloga se ugrađuje, koje je deklarisane debljine i ko garantuje materijal, varove, profile, stepenice i prodore?
- 5Da li svi ugradni elementi pripadaju kompatibilnom sistemu i mogu li se nabaviti zaptivke i delovi za budući servis?
- 6Kako se cevi ispituju pre zatrpavanja i koje fotografije, mere i zapisnike vlasnik dobija?
- 7Šta ponuda tačno uključuje: iskop, odvoz, beton, panele, oblogu, opremu, zatrpavanje, plato, elektriku i prvo punjenje?
- 8Ko preuzima odgovornost na spoju građevinskih radova, panela i linera, i kako se prijavljuje problem posle primopredaje?
FAQ
Česta pitanja o panelnim bazenima
Da li je panelni bazen isto što i liner bazen?
Ne. Panel opisuje noseću konstrukciju zida, dok liner opisuje vodonepropusnu završnu oblogu. Često dolaze zajedno, ali liner može oblagati i druge školjke, a panelni sistem mora se oceniti nezavisno od obloge.
Čelični ili polimerni paneli?
Čelične panele treba odgovarajuće zaštititi od korozije. Polimerni paneli ne korodiraju kao čelik, ali se moraju pravilno ukrutiti i spojiti, uzimajući u obzir temperaturne promene. Uporedite dokumentovane sisteme i dostupnost lokalnog servisa.
Da li panelni bazen mora imati betonsku ploču?
Zavisi od sistema, tla i projekta. Neki koriste punu armiranobetonsku ploču, a drugi projektovanu cementnu ili drugačiju podnu konstrukciju. Proverite tehničku dokumentaciju i tražite da odgovorno lice odredi rešenje za konkretnu parcelu.
Koliko brzo se ugrađuje?
Sklapanje zidova može biti brzo, ali kompletan projekat uključuje iskop, osnovu, instalacije, liner, kontrolisano punjenje i zatrpavanje, plato i bezbednosne elemente. Rok bez tačnog obima nije koristan podatak.
Može li se napraviti bilo koji oblik?
Od modularnih panela mogu se izvesti različiti oblici, ali radijusi, visine, stepenice i uglovi moraju biti predviđeni izabranim sistemom. Svaka nestandardna kombinacija povećava broj spojeva i zahteva posebno projektovanje obloge.
Da li liner može da se zameni bez rušenja bazena?
Uobičajeno je zamišljen kao zamenljiv sloj, ali pristup profilima, stanje podloge, standardni prodori i raspoloživost kompatibilne obloge određuju koliko je zamena jednostavna.
Da li je pogodan za teren sa podzemnom vodom?
Može biti samo uz projektovano rešenje za drenažu, spoljašnje pritiske i režim pražnjenja. Sama vrsta panela ne rešava podzemnu vodu.
Panelni ili betonski bazen?
Panelni sistem može smanjiti mokre radove i ubrzati precizno formiranje zidova. Kod betonske konstrukcije moguće je izvesti više posebnih oblika i završnih obrada. Kvalitet izvođača, tlo, obloga i kompletan trošak važniji su od naziva sistema.
