Trajna izolaciona oplata
Dve ploče od izolacionog materijala, povezane vezama, oblikuju šupljinu zida i ostaju na mestu. One ubrzavaju slaganje i daju izolaciju, ali same ne nose bazen.
Betonski bazeni
Trajna izolaciona oplata
ICF i ISO blokovi za bazen: kako se izvode zidovi
Blokovi služe kao trajna izolaciona oplata, dok armatura i beton čine noseću konstrukciju. Za pouzdan bazen, ploča, zidovi, prodori i završna obloga moraju biti projektovani kao celina.

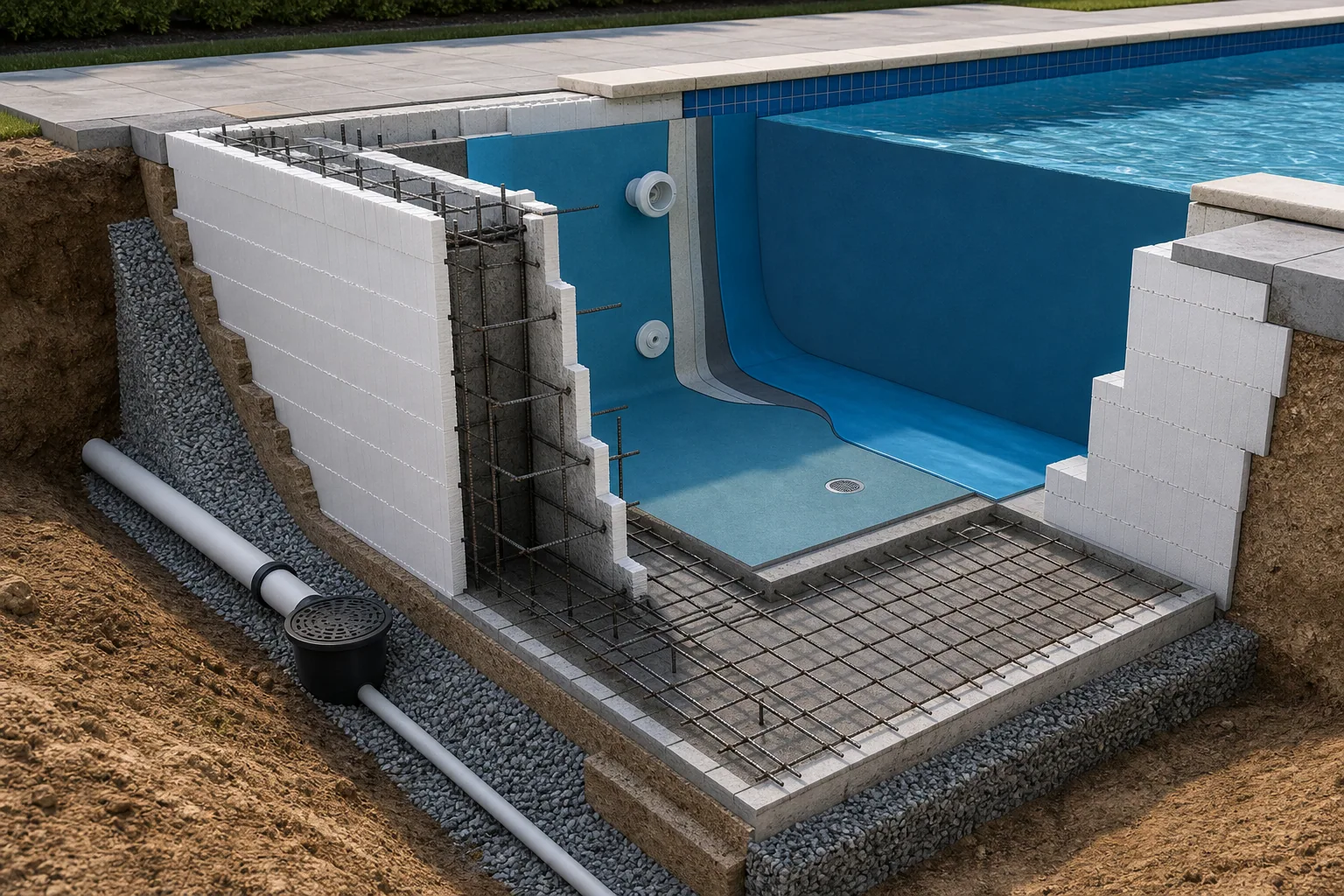

Anatomija sistema
Četiri sloja sa četiri različite uloge
Armiranobetonsko jezgro
Vertikalna i horizontalna armatura i pravilno ugrađen beton formiraju noseći zid. Debljinu jezgra, raspored šipki i zaštitni sloj određuje projekat za konkretan bazen i tlo.
Ploča i konstruktivni spoj
Zid mora preneti opterećenja u temeljnu ploču. Startne šipke, radni spoj, eventualna zaptivna traka i detalj zida prema ploči moraju biti nacrtani pre betoniranja ploče.
Unutrašnja obloga
Sa unutrašnje strane izvode se priprema podloge i završni vodonepropusni sloj. Najčešće se koriste liner ili armirana PVC membrana, dok mineralni sistemi zahtevaju posebno projektovan i usklađen sklop.
Kada se koristi
Kada ICF sistem ima smisla za bazen
Dobar kandidat
Pravougaoni ili umereno složen bazen, lokacija sa jasnim geotehničkim uslovima i tim koji poznaje izabrani ICF sistem, armiranje i kontrolisano betoniranje.
Šta dobijate ovim sistemom
Pomoću blokova možete precizno da formirate zidove, a oplata ostaje ugrađena i obezbeđuje izolaciju sa obe strane. Instalacione detalje možete pripremiti dok je zid još otvoren.
Šta ICF sistem ne rešava
ICF ne uklanja statički proračun, podzemnu vodu, negu betona ni odgovornost za hidroizolaciju. Loše popunjeno jezgro ostaje skriveno iza izolacije.
Tlo i voda
Kako tlo i podzemna voda utiču na konstrukciju
Tlo i nasip
Zbog neujednačenog sleganja može da popusti spoj ploče i zida ili da se deformiše plato. Na osnovu nalaza tla projektant određuje pripremu podloge, ploču i način oslanjanja.
Podzemna voda
Kada je bazen prazan, voda iz tla može delovati nagore i spolja. Drenaža, rasterećenje i režim pražnjenja projektuju se za lokaciju; drenažna cev nije automatska garancija.
Spoljašnja strana zida
Zatrpavanje se ne oslanja direktno na nezaštićen blok bez specifikovanog sloja zaštite i drenaže. Materijal i način zbijanja moraju sprečiti oštećenje i bočni udar.
Površinska voda
Plato mora voditi kišu od bazena i mašinskog prostora. Voda koja stalno ulazi uz zid poništava korist dobre podzemne drenaže.
Betoniranje
Šta treba proveriti pre i tokom betoniranja
Tačan redosled propisuju projekat i tehnička dokumentacija izabranog sistema. Ovo je kontrolna lista za vlasnika i nadzor, ne recept za samostalno dimenzionisanje.
- 1potvrditi tačan tip bloka, širinu betonskog jezgra, kompatibilne veze i najveću dozvoljenu visinu jednog takta betoniranja
- 2proveriti vertikalnu i horizontalnu armaturu, preklop, ankere iz ploče, uglove, nadvoje i pojačanja oko velikih otvora
- 3ukrutiti zidove, uglove i otvore prema uputstvu sistema; kontrolisati osu, dijagonale, kote i vertikalnost pre i tokom punjenja
- 4usaglasiti recepturu, konzistenciju, maksimalno zrno i način dopreme betona sa projektantom, proizvođačem ICF sistema i izvođačem
- 5puniti u kontrolisanim slojevima i obilaziti obim ravnomerno; ne usmeravati veliki hidrostatički pritisak u jednu tačku zida
- 6konsolidovati beton metodom dozvoljenom za konkretan blok, naročito oko armature, uglova, prodora i spoja sa pločom
- 7odmah evidentirati izbočenje, pomeranje ili curenje oplate; ne nastavljati punjenje preko problema koji se više neće videti
- 8sačuvati otpremnice, vreme ugradnje, fotografije, rezultate uzoraka ako su projektovani i zapisnik odgovornog nadzora
Prodori i ivice
Posebno proverite otvore i gornju ivicu bazena
Skimeri i mlaznice
Model, kota i završna obloga moraju biti poznati pre sečenja bloka. Element se čvrsto fiksira tako da betoniranje ne promeni položaj niti ostavi šupljinu iza prirubnice.
Rasveta i instalacioni rukavci
Predvidite servisnu putanju kabla, razvodnu kutiju i kompatibilnost sa završnom oblogom. Naknadno bušenje kroz gotovo jezgro uvodi novu kritičnu tačku.
Cevi u i uz zid
Cevi ne treba da zauzmu prostor potreban betonu i armaturi. Trase se fotografišu, ispituju pritiskom pre zatvaranja i štite tokom daljih radova.
Gornja ivica
Kruna, profil membrane, kamen ili ploča, dilatacija platoa i odvodnja moraju biti jedan nacrtan detalj. Voda ne sme ulaziti iza završne obloge ili u nezaštićenu izolaciju.
Završna strana prema vodi
Izolacioni blok nije bazenska obloga
Fabrički liner
Zamenljiva vreća izrađena po meri jednostavne geometrije. Zahteva ravnu, čistu podlogu, odgovarajući profil i kompatibilne prirubnice svih ugradnih elemenata.
Armirana PVC membrana
Kroji se i vari na gradilištu pa bolje prati stepenice i složenije detalje. Izvođač mora kontrolisati podlogu, varove, uglove, prodore i kompatibilnost materijala.
Keramika ili mineralni sistem
Nije dovoljno naneti lepak preko izolacionog bloka. Potreban je dokumentovan noseći i hidroizolacioni sklop, kontrola pukotina i kompatibilni završni proizvodi.
Ne kombinujte proizvode samo zato što se svaki zasebno naziva vodootpornim. Podloga, izravnavajući sloj, hidroizolacija, lepak, membrana, prirubnice i zaptivke treba da čine dokumentovan kompatibilan sistem sa jasnom odgovornošću izvođača.
Faze gradnje
Redosled radova od projekta do primopredaje
Konstrukciju, instalacije i završnu obradu uskladite pre radova, jer su naknadne ispravke skupe.
- 1Definisati korišćenje, geometriju, kote vode, stepenice, pokrivač, bezbednosnu barijeru i mašinski prostor.
- 2Proveriti dozvole, podzemne instalacije, tlo, podzemnu i površinsku vodu; završiti konstrukciju, hidrauliku i elektriku.
- 3Izvesti iskop, pripremu podloge, drenažu i armiranu ploču sa preciznim starterima i planiranim radnim spojem.
- 4Složiti blokove, armaturu, uglove, otvore i prodore; ukrutiti zid i potpisati kontrolu pre betoniranja.
- 5Betonirati po dokumentovanoj proceduri sistema, kontrolisati geometriju i negovati dostupni beton prema specifikaciji.
- 6Pregledati jezgro raspoloživim metodama, ispitati cevi, završiti spoljnu zaštitu i pažljivo zatrpavati po fazama.
- 7Pripremiti unutrašnju podlogu i ugraditi kompletan završni sistem, krunu bazena i dilataciono odvojen plato.
- 8Montirati i testirati opremu, kontrolisano puniti, pustiti sistem u rad i predati vlasniku nacrte i uputstva.
Ako se pojavi problem
Šta prvo treba proveriti
Zid se izbočio
Uzrok može biti prebrzo ili neujednačeno punjenje, nedovoljno ukrućenje ili neodgovarajući beton. Punjenje se zaustavlja, stabilnost proverava i sanacija određuje pre nastavka.
Sumnja na šupljinu
Zvuk ili lokalni nedostatak ne popravlja se naslepo penom. Stručno lice treba da odredi način pregleda i sanacije prema položaju, armaturi i ulozi tog dela zida.
Vlažan spoj ploče i zida
Najpre utvrdite da li vlaga dolazi iz bazena, spoljne vode ili kondenzacije. Zatim proverite prodore, instalacije, radni spoj i drenažu. Ne postavljajte novu oblogu dok ne pronađete uzrok.
Talasasta unutrašnja površina
Neravnine mogu nastati zbog nepreciznog slaganja blokova ili pritiska tokom betoniranja. Podloga za membranu mora biti ravna i bez oštrih prelaza, a korekcija izvedena materijalom koji je kompatibilan sa sistemom.
Pukotina na platu
Plato i bazenska konstrukcija ne treba slepo vezivati. Proveravaju se podloga, odvodnja i dilatacioni detalj pre kozmetičkog zatvaranja pukotine.
Oštećena izolacija spolja
Pre zatrpavanja popravlja se prema uputstvu sistema i vraća zaštitni sloj. Teško zbijanje direktno uz zid može napraviti više štete nego koristi.
Ugovaranje
Šta treba da sadrži ponuda izvođača
Uporedite isti obim i iste kontrolne tačke. Najniža ponuda često ne obuhvata sve radove, pa se razlika kasnije pojavi kroz dodatne troškove.
- 1naziv i tehnička dokumentacija ICF sistema, debljina jezgra i svi kompatibilni elementi
- 2potpisani projekti ploče, zidova, armature, spojeva, prodora, drenaže, hidraulike i elektrike
- 3specifikacija betona, način ugradnje, ukrućenje, kontrolne tačke, odgovorno lice i evidencija radova
- 4kompletan sklop od tla do vode, uključujući spoljnu zaštitu, zatrpavanje, podlogu i završnu oblogu
- 5ispitivanja cevi, kriterijumi prihvatanja geometrije i podloge, dokumentacija skrivenih radova i izvedeno stanje
- 6jasna isključenja, garancije po sistemima, odgovornost na spojevima zanata i procedura za dodatne radove
Korišćenje i održavanje
Šta treba redovno pregledati
Redovno proveravajte završnu oblogu, nivo vode, prodore, krunu, dilataciju platoa, površinsku odvodnju i mašinski prostor. Svaku promenu fotografišite i čuvajte u servisnoj evidenciji. Bazen ne praznite bez provere podzemne vode i uputstva za završni sistem.
Uračunajte sve radove, opremu i završnu obradu
U cenu ulaze projekti, iskop i odvoz, podloga, ploča, blokovi i ukrućenje, armatura, beton i pumpa za beton, drenaža, prodori i cevi, spoljna zaštita, zatrpavanje, unutrašnja priprema, obloga, kruna, plato, oprema, elektrika, ispitivanja i puštanje u rad. Ostavite razumnu rezervu za uslove tla koje nije bilo moguće utvrditi pre iskopa, ali ne prihvatajte nejasnu ponudu pod izgovorom nepredviđenih troškova.
Povezano
Vodiči za sledeće faze projekta
Betonski bazeni
Uporedite ICF sa livenim i prskanim armiranobetonskim sistemima.
Saznajte višeLiner bazeni
Razumite liner i armiranu membranu kao završni sistem, a ne noseću konstrukciju.
Saznajte višePriprema terena
Proverite pristup, tlo, podzemnu vodu i odvodnju pre iskopa.
Saznajte višeInstalacije
Planirajte prodore, cevi, mašinski prostor i elektriku pre zatvaranja zidova.
Saznajte višeTroškovi i budžet
Uporedite ponude po kompletnom obimu, ne po broju blokova.
Saznajte višeGreške pri ugradnji
Prepoznajte skrivene radove koje treba pregledati na vreme.
Saznajte višeFAQ
Česta pitanja o ICF i ISO blokovima
Da li su ISO i ICF blokovi ista stvar?
ICF je međunarodno prepoznat opis trajne izolacione oplate ispunjene armiranim betonom. „ISO blok“ je čest tržišni naziv, ali nije dovoljno precizan. Tražite proizvođača, širinu jezgra, tehničko uputstvo i projektovani sklop.
Da li je ICF bazen betonski bazen?
Da. Kada je pravilno izveden, noseći zid je armiranobetonsko jezgro. Blok je trajna oplata i izolacija, a liner, membrana ili drugi sistem čine završnu stranu prema vodi.
Može li ICF bazen biti DIY projekat?
Vlasnik može organizovati neke nekonstruktivne radove, ali konstrukcija, armatura, betoniranje, podzemna voda, prodori i elektrika nisu bezbedan prostor za improvizaciju. Sistem koji se lako slaže i dalje zahteva projekat, nadzor i obučene izvođače.
Da li zidovi i ploča moraju biti betonirani odjednom?
Ne nužno. Mnogi sistemi koriste zasebnu ploču i zid, ali njihov radni spoj, starteri armature i zaptivanje moraju biti projektovani. Nije presudan slogan „monolitno“, već dokaziv prenos sila i kontrola vode.
Koja završna obloga je najpraktičnija?
Liner i armirana PVC membrana često se biraju jer mogu odvojiti vodonepropusnu ravan od sitnih tolerancija podloge. Keramika je moguća samo kroz namenski, kompatibilan sklop. Izbor zavisi od geometrije, ekipe, hemije vode i plana buduće obnove.
Da li izolacija značajno smanjuje grejanje?
Izolacija ograničava gubitke kroz zidove, naročito prema hladnom tlu, ali otvorena površina vode često ostaje veliki gubitak. Pokrivač, vetar, temperatura i režim korišćenja mogu imati veći uticaj na potrošnju.
Kada se bazen sme zatrpati?
Tek kada beton dostigne projektovano stanje, zid dobije potrebnu bočnu podršku ili odgovarajući režim punjenja, a spoljna zaštita i drenaža budu završene. Projektant treba da odredi materijal i faze zatrpavanja prema zahtevima izabranog sistema.
Sme li ICF bazen ostati prazan?
Ne bez procene uslova. Podzemna voda može delovati na svaku ukopanu školjku. Režim pražnjenja, rasterećenje i drenažu treba da odredi stručno lice koje poznaje lokaciju i završni sistem.
